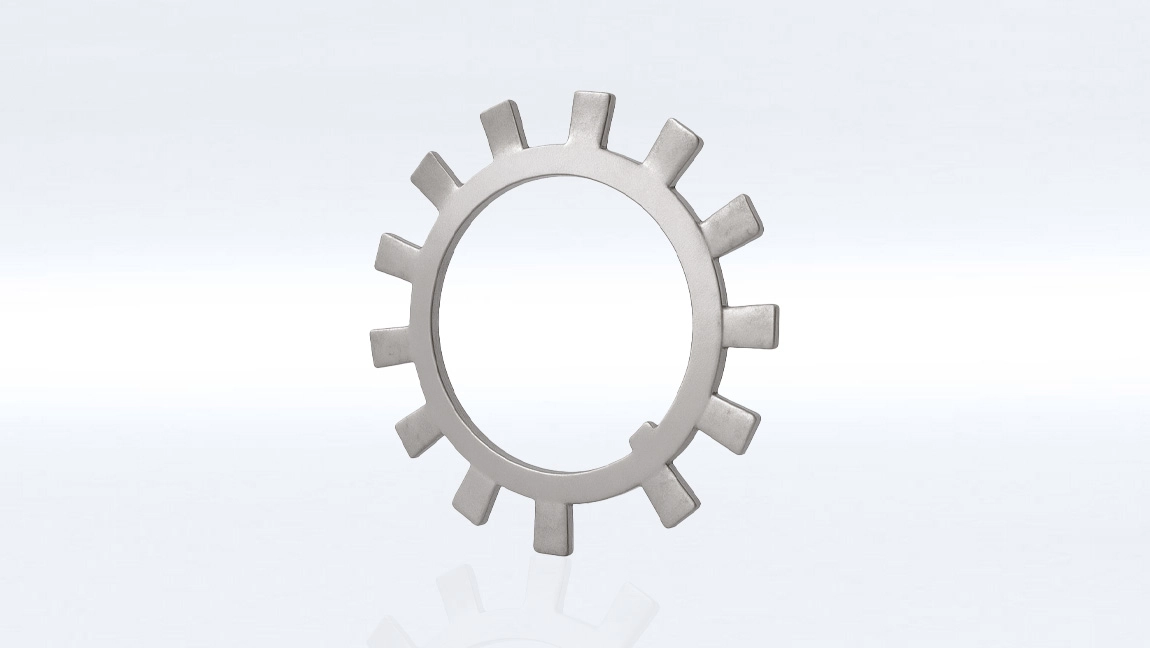

واشر چاکنت MB (که با نام Lock Washer MB یا Tab Washer MB نیز شناخته میشود) نوعی واشر ایمنی فلزی است که جهت قفلکردن مهرههای قفلکننده شافت (Locknut) به کار میرود.
این نوع واشر طبق استاندارد آلمانی DIN 5406 طراحی و تولید میشود و معمولاً در ترکیب با مهرههای قفل شفت سری KM یا N استفاده میگردد.
کاربرد واشر چاکنت
واشر چاکنت MB برای جلوگیری از باز شدن ناخواسته مهره در اثر ارتعاش، فشار یا چرخش شافت استفاده میشود.
در صنایع مختلف، به ویژه در سیستمهای انتقال قدرت، گیربکسها، یاتاقانها (بلبرینگها و رولربیرینگها) و ماشینآلات صنعتی کاربرد گسترده دارد.
نحوه عملکرد واشر چاکنت
واشر چاکنت MB دارای زبانه داخلی است که در شیار محور (شافت) قرار میگیرد تا از چرخش خود واشر جلوگیری کند.
همچنین دارای زبانههای بیرونی قابل خم شدن (Tag / Lug) میباشد که یکی از آنها روی وجه تخت مهره قفل خم میشود و از باز شدن آن در اثر لرزش و گشتاور معکوس جلوگیری میکند.
به این ترتیب یک قفل مکانیکی ایمن و ساده ایجاد میشود که نیاز به استفاده از چسب، فنر یا روشهای دیگر را حذف میکند.
ساختار و جنس
• جنس معمول: فولاد فنری یا فولاد کربنی با مقاومت بالا
• پوشش سطح:
• روکش گالوانیزه (Zinc Plated) برای مقاومت در برابر خوردگی
• در برخی مدلها از فولاد ضد زنگ (Stainless Steel) نیز استفاده میشود (جهت محیطهای مرطوب یا بهداشتی مانند صنایع غذایی)
استاندارد و سایزبندی واشر چاکنت
طبق استاندارد DIN 5406، واشرهای چاکنت MB در سایزهای ۱۰ تا ۲۰۰ تولید میشوند که با مهرههای سری KM همخوانی دارند .
